LexCom/Actassi Modularjack S-One DPM RJ45 Cat6a STP (styck/12-pack)

116,00 /st
1 dag vid order innan 16.00
Artnr 5146385
LexCom/Actassi Modularjack S-One DPM RJ45 Cat6a STP (1 st)
- +
1 126,00 /pak
1 dag vid order innan 16.00
Artnr 5146386

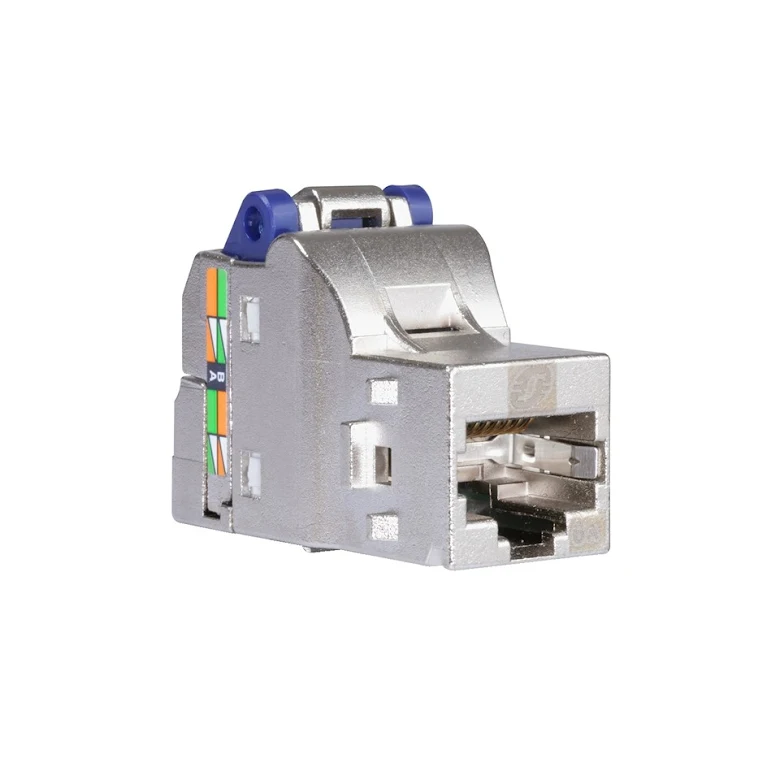

LexCom/Actassi Modularjack S-One DPM RJ45 Cat6a STP (12-pack)
- +


Smidigt modularjack till kommunikation

Skärmade modularjack S-One DPM kategori 6A för Klass EA-applikationer.
Tydlig färgmärkning för trådanslutning och mycket enkel anslutning av tråden utan specialverktyg.

DPM-design (Direkt Panel Montage) medför att uttaget snäpps fast utan montageram i panelsidan.
I uttagssidan används montageramar för fastsättning av jacket.
Alla RJ45-uttag i kategori 6A-serien har färgkod mörkblå på snabbkopplingsklämma.

Obs! Schneiders LexCom och Actassi-serier har interkompatibla modularjack.
Obs! Actassi S-One-modularjack passar endast till S-One-paneler, eller kompatibla paneler.

  • Kat 6A, 500MHz, Klass EA-applikationer, 568A/568B koppling.
  • Snabbkopplande Schneider Actassi S-One
  • Modularjack till LexCom
  • Uppyller standarderna: EN50173-1, ISO/IEC11801 och TIA/EIA-568-C.2-1
  • Tydlig färkodning och verktygslös anslutning
  • Stödjer 10 Gigabit Ethernet, Gigabit Ethernet, 10/100 BaseT.



CAT6



Teknisk data
Art-nr
5146386
EAN-nr 3606480384783
Benämnng Schneider S-One DPM RJ45 (12-pack)
Jack typ
S-One DPM
Kategori typ
Cat6a
Kabelskärmning typ
F/UTP
S/FTP
SF/UTP
U/FTP
F/FTP
Typ av kommunikationsnätverk 10GBASE-T
Protokoll PoE+ (Power over Ethernet)
VoIP (Voice IP)
Skydd Integrerad kortslutningsskydd
Självjusterande i 360°
Biledare kopplad till skärmning
Effektivvärde/RMS
1000 V AC/DC, topp, mellan kontakter
1500 V AC/DC, topp, mellan kontakter och skärmning
Ström <= 1.5 A vid 25 °C
Resistans <= 200 Ohm Ohm
Impedans överföring
<= 0.1 Ohm vid 1 MHz
<= 0.2 Ohm vid 10 MHz
<= 1.6 Ohm vid 80 MHz
Dämpning >= 45 dB från 30...100 MHz
>= 85 - 20 x log(f) dB från 100...1000 MHz
"Transverse conversion loss" >= 50 dB
>= 68 - 20 x log(f) dB från 1 kHz...500 MHz
Antal pins
8 pins, kopparlegering med guldplätering (IEC 60603-7)
Mekanisk livslängd >= 750 cykler
AWG tjocklek AWG 22...AWG 25
Kabel diameter Ø 0.9...1.4 mm mm
Dragmotstånd 50N under 60s
Färgkod 568 A/B
Temperaturområde -40 till +70 °C
Produkt standard ISO/IEC 11801 Ed2.1
ANSI/TIA-568-C.2
EN 50173:2007
IEC 60603-7-51
ISO/IEC 11801:2011 Ed.2.2
Längd

35 mm

Bredd 18 mm
Höjd 28 mm
