Hager Jordfelsbrytare typ A, Quick Connect
CDS425R (2163820)

Hager Jordfelsbrytare typ A, Quick Connect

548,00 /st
I lager
Artnr 2163812

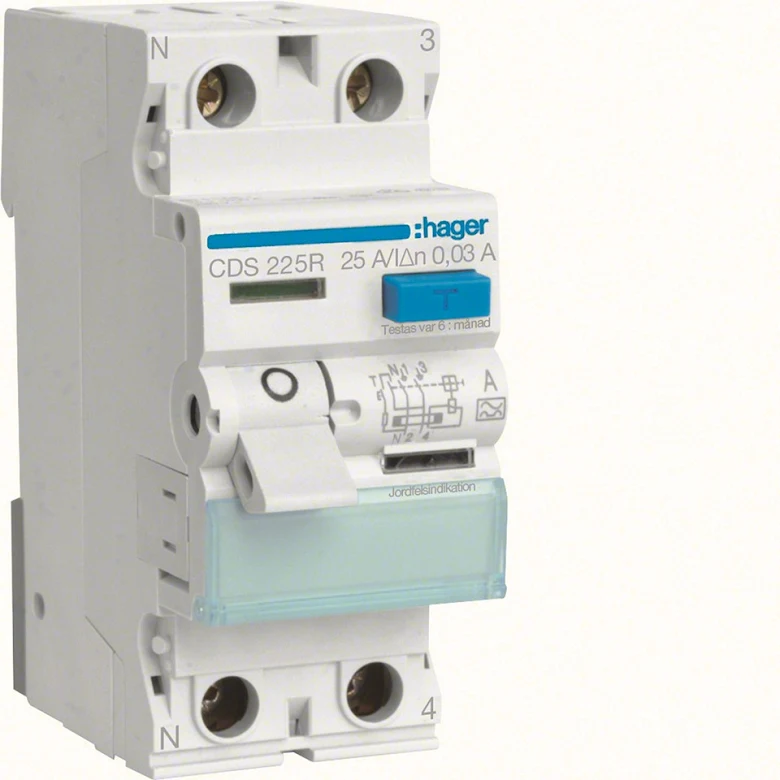

Hager Jordfelsbrytare CDS225R JFB 2-Polig 25A/30MA Quick Connect
- +
1 389,00 /st
4-5 dagar
Artnr 2163813
Hager Jordfelsbrytare CDS240R JFB 2-Polig 40A/30MA Quick connect
- +
567,00 /st
I lager
Artnr 2163820

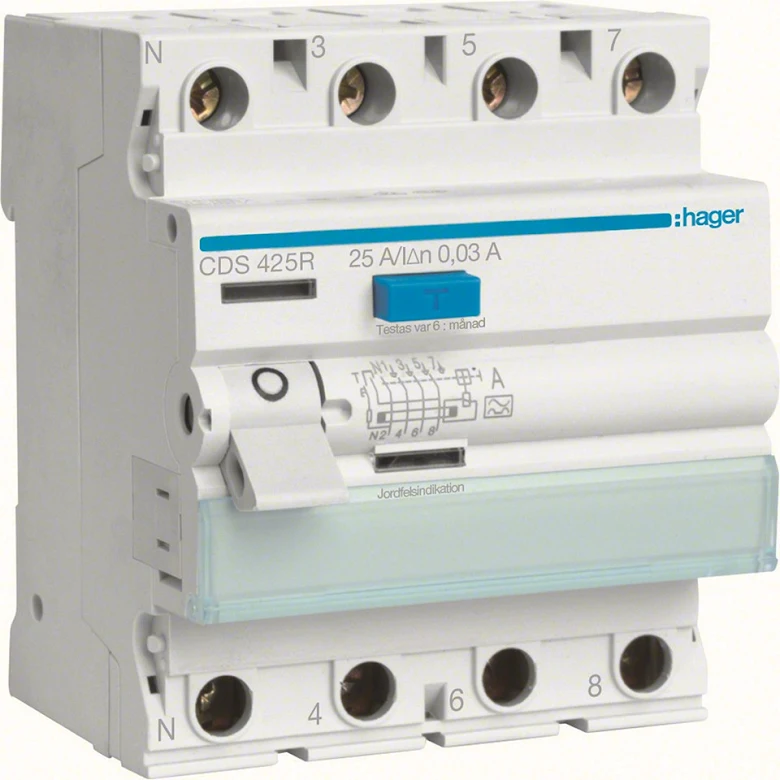

Hager Jordfelsbrytare CDS425R JFB 4-Polig 25A/30MA Quick connect
- +
1 095,00 /st
4-5 dagar
Artnr 2163821
Hager Jordfelsbrytare CDS440R JFB 4-Polig 40A/30MA Quick connect
- +
2 100,00 /st
4-5 dagar
Artnr 2163822
Hager Jordfelsbrytare CDS463R JFB 4-Polig 63A/30MA Quick connect
- +


För din säkerhet: Hager normprodukter med QuickConnect


quickconnect_long

Lättmonterade dvärgbrytare, jordfelsbrytare och personskyddsautomater skyddar person och egendom vid direkt och indirekt
beröring samt skyddar mot risker med isolationsfel. Alla tänkbara applikationer kan förses med passande skydd.
Flera komponenter kan väljas antingen med snabbanslutning QuickConnect, som gör att efterdragning inte behövs, eller med klassisk skruvanslutning.
Skyddar även reglerad växelspänning och påverkas mindre vid nätstörningar. Med jordfelsindikering och kan förses med hjälpkontakter.
Har ett transparent skyddslock för märkfälten på Hagers modulkomponenter av den nya generation. För att öppna och lägga in
märkningsremsan behöver du bara trycka på den undre kanten. Märkprogram Semilog kan laddas ner Hagers hemsida.

Snabbt och enkelt
Snabbanslutningstekniken sparar mycket installationstid för montören jämfört med skruvteknik. Med "QuickConnect" kan fasskenan tryckas in efter att övriga kablar är installerade.
Skruven på jordfelsbrytaren påverkar bara hissklämman och inte fasskenan vilket innebär att man enkelt kan lägga in ledningar till nästa rad innan man ansluter fasskenan.
Om utbyte av en komponent på DIN-skenan blir nödvändig är detta möjligt att utföra utan att andra än den aktuella produkten berörs.

Säker anslutning
Med den fjäderbelastade snabbanslutningen kan du vara övertygad att det är tillförlitligt kontakttryck och en god anslutning av fasskenan.
Det innebär att tidigare krav på kontroll och efterdragning av anslutningsskruvar inte är nödvändig längre.

Beröringskyddarde: Ingångssidan har dubbla anslutningsmöjligheter
Snabbanslutning för 10, 16mm² gaffel fasskena.
Mjukledaranslutning för upp till 25mm² kabel.
Kapslingsklass: IP20

Art.nr

Ref.nr

Märkspänn.

Typ

Förlusteffekt

EAN

2163812

CDS225R

127/230V

2P 25A

2,5W

3250611611127

2163813

CDS240R

127/230V

2P 40A

6,3W

3250611611134

2163820

CDS425R

230/400V

4P 25A

4,6W

3250611611158

2163821

CDS440R

230/400V

4P 40A

11,8W

3250611611165

2163822

CDS463R

230/400V

4P 63A

17,5W

3250611611172



Sensitivitet

30mA

Differentialskydd

A

Isolationsspänning

500V

Frekvens

50Hz

Åtdragningsmoment

2,8Nm

Klämmtyp

QuickConnect

Anslutningsarea

16mm²

Anslutningar enkel

25mm²

Driftstemperatur

-25 till 40°C

Lagringstemperatur

-55 till 70°C

Höjd

83mm

Bredd

35mm (2P) 70mm (4P)

Djup

70mm


Dokument

Bruksanvisning
