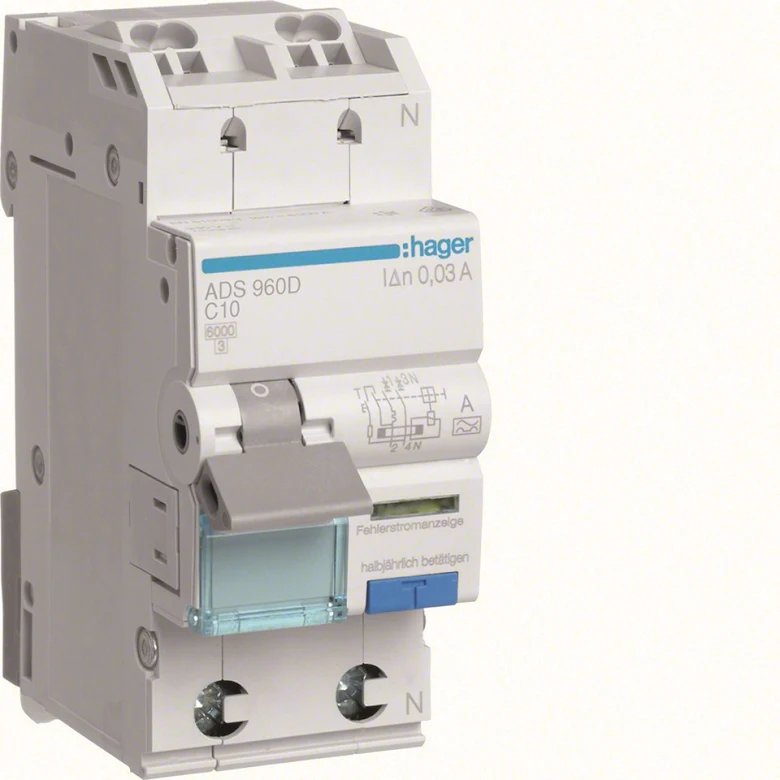

Hager Personskyddsbrytare 1P+N 6kA 10-30mA C-karaktäristik QuickConnect

Märkström:
732,00 /st
4-5 dagar
Artnr 2163615
Hager PSA 1P+N 6kA C-16A 10mA A QC ACS966D
- +
658,00 /st
I lager
Artnr 2163633
Hager PSA 1P+N 6kA C-6A 30mA A QC ADS956D
- +
658,00 /st
4-5 dagar
Artnr 2163634
Hager PSA 1P+N 6kA C-10A 30mA A QC ADS960D
- +
658,00 /st
I lager
Artnr 2163635
Hager PSA 1P+N 6kA C-13A 30mA A QC ADS963D
- +
658,00 /st
I lager
Artnr 2163637
Hager PSA 1P+N 6kA C-16A 30mA A QC ADS966D
- +
704,00 /st
4-5 dagar
Artnr 2163639
Hager PSA 1P+N 6kA C-20A 30mA A QC ADS970D
- +
704,00 /st
4-5 dagar
Artnr 2163641
Hager PSA 1P+N 6kA C-25A 30mA A QC ADS975D
- +
732,00 /st
4-5 dagar
Artnr 2163643
Hager PSA 1P+N 6kA C-32A 30mA A QC ADS982D
- +
732,00 /st
4-5 dagar
Artnr 2163645
Hager PSA 1P+N 6kA C-40A 30mA A QC ADS990D
- +


Hager personskyddsautomat 6kA C-Karakteristik



Personskyddsautomat - en kompakt lösning

En personskyddsautomat (RCBO) är ett jordfelsskydd med inbyggt överströmsskydd som finns i en dvärgbrytare, vilket sparar plats och ger användaren en lättare överskådlighet. En personskyddsautomat (RCBO) är ett jordfelsskydd med inbyggt överströmsskydd som finns i en dvärgbrytare. Personskyddsautomaterna är av typ A, för AC och pulserande DC felströmmar och med nollan till höger. Välj mellan B- eller C-karakteristik, 30 mA för personskydd. Stötströmsäker, lägsta temperatur -25ºC och brytförmåga 6 kA.



QuickConnect: Snabbt och enkelt

Snabbanslutningstekniken sparar mycket i installationstid för montören jämfört med skruvteknik. Med "QuickConnect" kan ledaren (EK/FK) tryckas direkt in i anslutningen. Vid montage med mångtrådig ledare (MK) och vid demontering trycker man in knappen och anslutningen öppnas varpå ledaren trycks i/dras ur. Om utbyte av en komponent på DIN-skenan blir nödvändig är detta möjligt att utföra utan att andra än den aktuella produkten berörs.



Med den fjäderbelastade snabbanslutningen kan du vara övertygad att det är tillförlitligt kontakttryck och en god anslutning av ledaren utan skruvförband. Det innebär att tidigare krav på kontroll och efterdragning av anslutningsskruvar inte är nödvändig längre.






  • Platsbesparande lösning, två produkter i en
  • En allpolig och säker brytning vid: jordfelsström i anläggningen, överlast, kortslutning
  • Hög säkerhet - tydlig lägesindikering på vippan
  • Hög skyddsklass - alla ledande delar är petsäkra
  • Separata anslutning för fasskena och mjukledare
  • Enkel demontering
  • Norm: S-märkt enl. EN 61009-1
  • Nominell spänning 230V, 50/60Hz
  • Stötsröm 8/20 µs 250A
  • Karakteristik C
  • Kortslutningsskydd 6kA med försäkring 63A/ gL
  • Jordfelsindikering i separat fönster
  • Mjukledare kan anslutas under fasskena
  • Beröringsskyddad IP20
  • Fasskena för inkommande finns
  • 1-polig överlast och kort slutningsskydd



Tekniska egenskaper

Nominell märkström                    6-40 A
Utlösningskarakterirtik                 B
Brytförmåga                              6 kA
Typ av differentialskydd               A
Känslighet                                 10-30 mA
Polantal                                    2 P
Antal moduler 17,5mm                 2
Märkspänning AC                        240
Isolationsspänning                      2000
Stötspänningshållfasthet              6000
Frekvens                                   50 Hz
Åtdragningsmoment                     2,1Nm
Anslutningstyp                            Med skruv
Total förlusteffekt                       8,1W
Mekanisk livsl.(elektriska
omkopplingar)                             2000
Mekanisk livslängd
(omkopplingar)                            2000
Anslutningskapacitet mjukledare     1-16mm²
Anslutningskapacitet enkelledare    1-25mm
²
Driftstemperatur                          -25 till 40ºC
Lagringstemperatur                      -25 till 70
ºC
Mått (HxBxD)                              94x35x68mm




2163615
